板式换热器的连接与安装

2016-08-06 09:39 来源：

板式换热器的管道如何连接与安装？

1、板式换热器的装置
板式换热器的连接管路要适当处理。要防止管路的重量及热胀冷缩的拉力或推力作用在它的连接法兰上，换热器的连接管路应装90°弯头。它的进汽阀之前应有泄水阀，开机前将管内积水及污物排去，防止开机时发生水击及带入污物。物料管应设旁路及阀门，最低处设排底管。并应有试水压的接头，开用前分别对两面的通道试水压检查。
各连接管口应装温度计和压力表。在用蒸汽加热时，汽凝水温度应只稍低于蒸汽温度(以饱和计算)，若下降过大则说明器内有积水，这会显著降低它的传热机能。换热器应配有良好的汽凝水排除设备。
板式换热器的多块板片通过两侧的端盖和多个螺栓压紧成为一个整体。其中一侧的端盖是固定在机架上并用以连接管路，另一侧端盖在装拆时可沿导轨移动。在物料全部为单程活动时，冷热流体的进出口共四根管子都连接在固定的端盖上，这种方式最便于治理和安装。此时全部板片的四角都开大圆孔，从头到尾贯通。
每件板片的统一侧面都牢固地粘着一件有弹性的垫片。将螺栓上紧后，被压紧的垫片厚度即是板片波纹凸起的高度，此时板片与垫片的凸起端位于统一平面上，互相紧贴。垫片厚度一定要正确。如垫片过厚，则板片波纹不能互相接触，受压时会变形；如垫片不够厚，则上紧螺栓时会使板片波纹顶端紧贴后再压入而形成小凹坑，以后易穿孔泄漏。瑞典AM-20型的板片，所配垫片在压紧后的厚度为5.4mm。
在安装之前，要先将垫片与板片粘结固定成为一体。板片在装置垫片的位置上压有相应的凹坑，放入垫片，根据垫片的材质使用划定的胶粘剂和工艺进行粘结(某些垫片和粘合剂要经由加热硬化)。这种做法在已有的设备需更换垫片时比较麻烦，处理不好时会泄漏。国外厂家近年制造的板式换热器，可以不用粘合而用“搭扣式”(Clip on) 的固定方法，板片上装置垫片的位置处有特殊的结构，装上轻敲环就可将垫片固定在沟槽内。这种方法简朴易行，拆除更换旧垫片亦轻易。这对于垫片易老化的使用场合更为适合。
2、板式换热器的装拆
新购买的换热器已装好成一个整体，可整体安装。如非必要，不应拆开。板式换热器的拆卸和再安装是很细致的工作，需由有经验的职员按一定的规则进行，以确保安装后密封良好，能正常使用。不准确的装拆和安装会造成密封不良以至板片变形损坏，难以复原。
换热器在拆卸之前要用钢尺丈量板片组原来的厚度，应当分别在设备的上下左右四角分别丈量并做好记实。在再安装时应尽可能恢复这一厚度。如增减板片数目，应先算出准确的总厚度。例如，用BR50板片80片，其公称厚度为：
80×(３．８+0.６) = ３５２mm
安装压紧后的厚度与公称值之差应小于1%，上例厚度应在３４７～３５７mm之间。
板式换热器通常用6～12个螺栓压紧成整体。在装拆时这些螺栓应平均平衡地上紧或放松，决不可松紧不匀。
在拆卸放松螺栓时，应先放松中部螺栓，然后到四角。初时每次1～2圈，以后多些，重复多次至完全松开。要求在放松过程中，在四角丈量板片总厚度，左右偏差不超过10mm，上下偏差不超过25mm。
在上紧螺栓时，应先上紧四角螺栓，再上紧中部螺栓，逐小进行，反复多次。要求上紧过程中板片组总厚度的分歧错误称偏差亦不超过上述数值。装拆螺栓应当用一定长度的扳手，使施加的力矩适当。如BR50型的紧固螺栓为M30，划定扳手长度为500mm。
国外供给的板式换热器常提供一个“限力扳手”，限定其上紧力矩不超过一定限度(当施加力矩过大时扳手自动打滑)。过长的扳手和过大的力矩是有害的，它可能使垫片压缩过度，以至将板片波纹顶部压成小凹坑。海内某糖厂的板式换热器就因此造成多块板片在该处穿孔而报废。

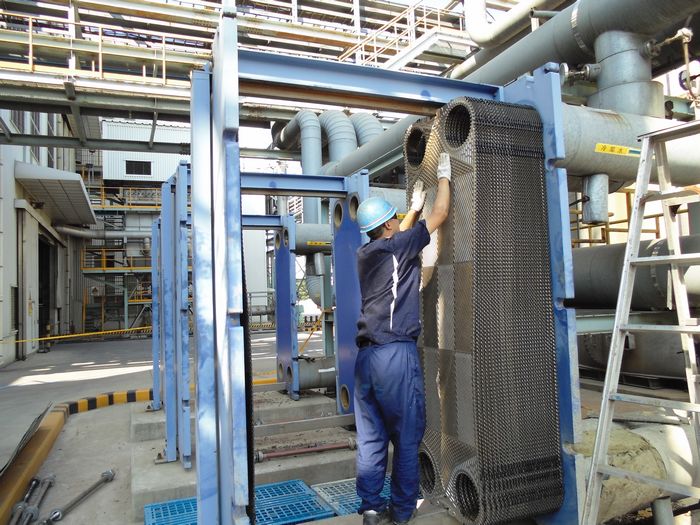

在上紧或放松螺栓时，另一端是被端盖管制而不能滚动的。换热器拆开后，板片应吊挂在机体支架上，如需卸下来清理，要放在平滑的平台上，不可放在不平的地面上，更不可将多件板片叠起成堆，以免板片弯曲变形。每件板片在清理后应即挂回原位。不可用锤敲击，不锈钢薄板受锤击会引起内部结构变化，降低其防锈机能。在检查全部板片(可用渗漏剂）和垫片正常后，即将螺栓上紧复位。
丹尼尔每种规格的板片，均具有至少两个板型，采用热混合技术，可以综合换热器的传热和压降，使其运行在最佳工作点。内旁通，双流道技术和不等畅通流畅截面积装配为两侧介质流量相差较大的工况提供了完美的解决方案。丹尼尔冷却器有限公司板式换热器有AB系列、AM系列、AL系列、AP系列、AS系列等几大系列百余种板型。各种型号都有深波纹、浅波纹、大角度、小角度等，完全确保知足不同用户的需要，特殊工况可按用户需要专门设计制造。
